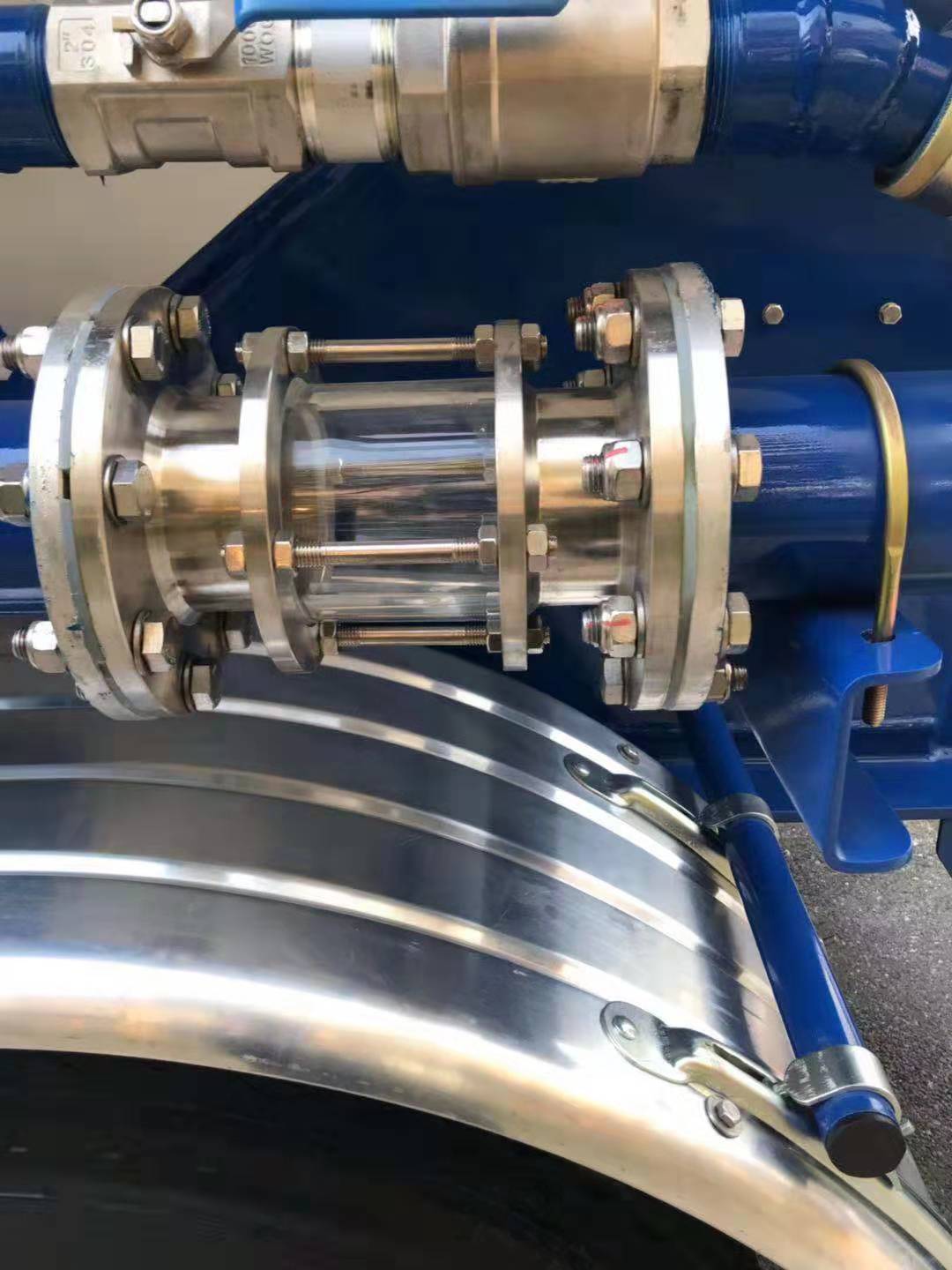

卫生级视镜 - 玻璃管视镜
卫生级视镜 - 玻璃管视镜

应用:

视镜用于石油、化工、化纤、医药、食品等工业生产装置中,,能随时观察液体、气体、蒸汽等介质的流动反应情况,是保障正常生产不可缺少的附件

规格尺寸:



DN 20 25 40 50 80 100 150 200 250
L 145 165 178 190 220 260 220 220 220
H 220 220 220 240 240 250 250 250 250





主要技术参数:
1、壳体材质:碳钢、不锈钢(SUS304、SUS304L、SUS316、SUS316L)、衬氟、塑料(PP、PVC等)。
2、视窗材质:钠钙玻璃、钢化硼硅玻璃、石英玻璃。
3、工作温度:
钠钙玻璃的最高允许温度为150℃,温度的急剧变化范围为120℃至20℃。
硼硅玻璃的最高允许温度为280℃,温度的急剧变化范围为230℃至20℃。
石英玻璃的最高允许温度为800℃,温度的急剧变化范围为550℃至20℃。
4、操作压力:钠钙玻璃:0.6Mpa。
5、硼硅玻璃:0.6~1.0Mpa。
6、石英玻璃:0.6~2.5Mpa。
7、密封圈材质:聚四氟乙烯、耐油石棉、丁腈橡胶等。
8、法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)
9、制造、检测标准:参照《HGJ501-86压力容器视镜》设计制造和验收。

用户注意事项:
1、视镜安装 焊接法兰盘必须清洁并且没有损伤,经专业人员进行操作。
2、视镜镜片安装 确信视镜座平整光滑,镜片与视镜座之间的密封垫安装平整,密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确,然后慢慢紧固螺钉。
3、铰接或螺纹连接的视镜装置在工作前要确信密封垫安装良好。如有必要,可对螺栓进行重新紧固。确信视孔与视镜孔之间的密封垫安装正确,连接法兰没有损伤,并调整好连接螺钉。不仅要确信与视镜镜片连接的元件密封良好,还要确信视镜与焊接法兰之间的密封均良好,并确保容器内的压力不超过额定的压力。
4、安装后不能对视镜有其它的附加压力,否则会造成视镜受力不均匀,导致视镜玻璃破裂。

订货须知:
订货时请注明:产品名称、公称通径、材质、压力等级、法兰标准、工作温度等。
