公制外螺纹平面24°内锥面轻系列 DIN 3853 10511-RW
公制外螺纹平面24°内锥面轻系列 DIN 3853 10511-RW
公制外螺纹平面24°内锥面轻系列 DIN 3853

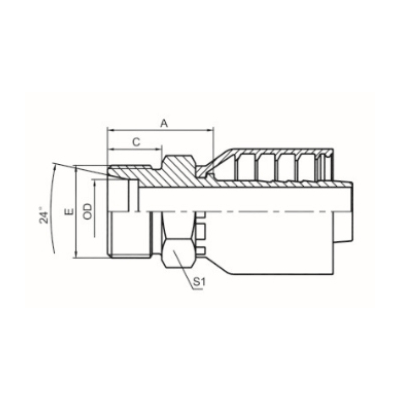

代  号 PART NO. 螺纹E 胶 管 HOSE BORE 管子外径 尺寸 DIMENSIONS
编织 BRAIDED 缠绕 SPIRAL THREADE 公称内径 DN 标号DASH TUBE O.D. A   C    S1
10511-14-04RW -- M14X1.5 6 04 6 24 12 14
10511-16-04RW -- M16X1.5 6 04 8 26 12 17
10511-16-05RW -- M16X1.5 8 04 8 26 12 17
10511-16-06RW -- M16X1.5 10 06 8 25.5 12 17
10511-18-05RW -- M18X1.5 8 05 10 26 12 19
10511-18-06RW -- M18X1.5 10 06 10 25.5 12 19
10511-20-05RW -- M20X1.5 8 05 12 28 12 22
10511-20-06RW -- M20X1.5 10 06 12 27.5 12 22
10511-22-08RW 10512-22-08RW M20X1.5 12 08 14 30.5 14 24
10511-24-08RW 10512-24-08RW M24X1.5 12 08 16 30.5 14 27
10511-30-10RW 10512-30-10RW M30X2 16 10 20 35 16 32
10511-30-12RW 10512-30-12RW M30X2 20 12 20 34 16 32
10511-36-12RW 10512-36-12RW M36X2 25 16 25 41.2 18 41
10511-36-16RW 10512-36-16RW M36X2 25 16 25 41.2 18 41
10511-42-16RW 10512-42-16RW M42X2 25 16 30 43.2 20 46
10511-42-20RW 10512-42-20RW M42X2 32 20 30 43.2 20 46
10511-52-20RW 10512-52-20RW M52X2 32 20 38 48.2 22 55
