公制内螺纹24°锥带O形圈轻系列 ISO 12151-2 DIN 3865 20411-RW
公制内螺纹24°锥带O形圈轻系列 ISO 12151-2 DIN 3865 20411-RW

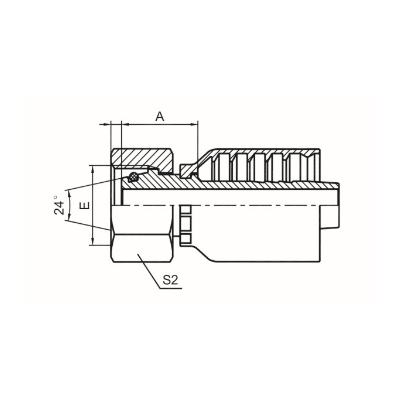

代  号 PART NO. 螺纹E 胶 管 HOSE BORE 管子外径 O形圈 尺寸 DIMENSIONS
编织 BRAIDED 缠绕 SPIRAL THREADE 公称内径 DN 标号DASH TUBE O.D. O RING A   C    S1
20411-12-04WRW -- M12X1.5 6 04 6 O04.5X1.5 23.6 1.4 17
20411-14-04TRW -- M14X1.5 6 04 8 O06.5X1.5 19.1 1.4 17
20411-14-05WRW -- M14X1.5 10 06 8 O06.5X1.5 23.7 1.4 17
20411-16-04TRW -- M16X1.5 6 04 10 O08.0X1.5 19.7 2.1 19
20411-16-05TRW -- M16X1.5 8 05 10 O08.0X1.5 19.7 2.1 19
20411-16-06WRW -- M16X1.5 10 06 10 O08.0X1.5 24.5 2.1 19
20411-18-05TRW -- M18X1.5 8 05 12 O10.0X1.5 21.5 1.5 22
20411-18-06TRW -- M18X1.5 10 06 12 O10.0X1.5 21 1.5 22
20411-18-08WRW 20412-18-08WRW M18X1.5 12 08 12 O10.0X1.5 26.2 1.8 22
20411-22-05TRW -- M22X1.5 8 05 15 O12.0X2.0 22 3 27
20411-22-06TRW -- M22X1.5 10 06 15 O12.0X2.0 21.5 3 27
20411-22-08TRW 20412-22-08TRW M22X1.5 12 08 15 O12.0X2.0 22.5 3 27
20411-22-10WRW 20412-22-10WRW M22X1.5 16 10 15 O12.0X2.0 27.1 3 27
20411-26-08TRW 20412-26-08TRW M26X1.5 12 08 18 O15.0X2.0 23.4 2.1 32
20411-26-10TRW 20412-26-10TRW M26X1.5 16 10 18 O15.0X2.0 23.9 2.1 32
20411-26-12WRW 20412-26-12WRW M26X1.5 20 12 18 O15.0X2.0 27.4 2.1 32
20411-30-10TRW 20412-30-10TRW M30X2 16 10 22 O20.0X2.0 26.7 3.8 36
20411-30-12TRW 20412-30-12TRW M30X2 20 12 22 O20.0X2.0 25.7 3.8 36
20411-30-16WRW 20412-30-16WRW M30X2 25 16 22 O20.0X2.0 32.5 3.8 36
20411-36-12TRW 20412-36-12TRW M36X2 20 12 28 O26.0X2.0 25 4.5 41
20411-36-16TRW 20412-36-16TRW M36X2 25 16 28 O26.0X2.0 28.2 4.5 41
20411-36-20WRW 20412-36-20WRW M36X2 32 20 28 O26.0X2.0 33.3 4.5 41
20411-45-16TRW 20412-45-16TRW M45X2 25 16 35 O32.0X2.5 31.2 4 50
20411-45-20TRW 20412-45-20TRW M45X2 32 20 35 O32.0X2.5 31.2 4 50
20411-52-20TRW 20412-52-20TRW M52X2 32 20 42 O38.0X2.5 32.2 4 60
20411-52-24TRW 20412-52-24TRW M52X2 40 24 42 O38.0X2.5 33 4 60
